泡沫混凝土作为一种水泥基发泡轻质材料，加入硅灰同样具有如下的效果。
1、显著提高抗压、抗折、抗渗、防腐、抗冲击及耐磨性能。
2、具有保水、防止离析、泌水、大幅降低砼泵送阻力的作用。
3、显著延长砼的使用寿命。特别是在氯盐污染侵蚀、硫酸盐侵蚀、高湿度等恶劣环境下，可使砼的耐久性提高一倍甚至数倍。
4、具有约5倍水泥的功效,在普通砼和低水泥浇注料中应用可降低成本.提高耐久性
5、具有极强的火山灰效应，拌合混凝土时，可以与水泥水化产物Ca(OH)2发生二次水化反应，形成胶凝产物，填充水泥石结构，改善浆体的微观结构，提高硬化体的力学性能和耐久性。
6、硅灰为无定型球状颗粒，可以提高泡沫混凝土的流变性能。
7、硅灰的平均颗粒尺寸比较小，具有很好的填充效应，可以填充在水泥颗粒空隙之间，提高混凝土强度和耐久性。
硅灰使用量与泡沫混凝土性能的关系

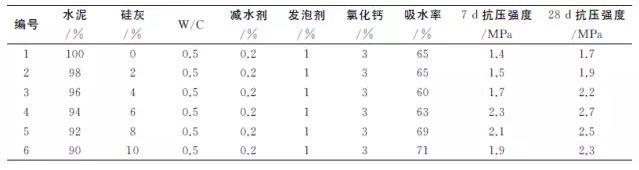

在泡沫混凝土中分别掺入2 %，4 %，6 %，8 %和10 %（硅灰占水泥和硅灰总量的百分比）的硅灰，测定混凝土吸水率和抗压强度，结果如表3所示。由上表可以看出，随着硅灰掺量的增加，泡沫混凝土的吸水率不断增大，7d抗压强度波动变化，当硅灰掺量6%时，抗压强度达到2.3 MPa，超过未掺硅灰样品0.9 MPa，28ｄ抗压强度为2.7 MPa，吸水率减小2%，总体效果明显。

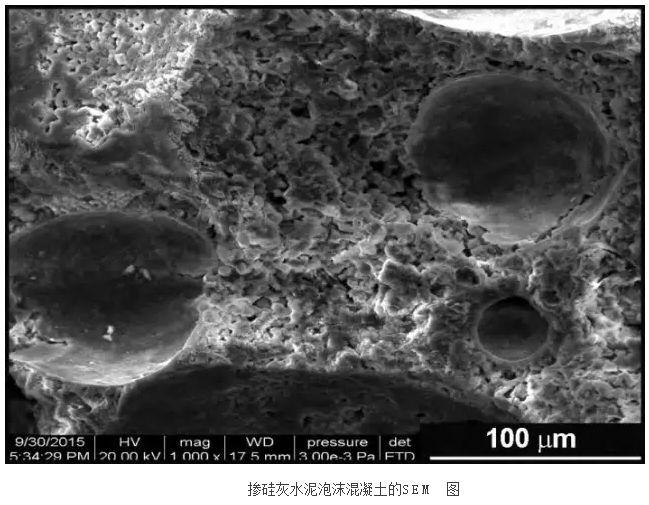

硅灰中较多的活性SiO2（二氧化硅）与水泥水化产生的氢氧化钙反应，增加水泥石中CSH凝胶体积，降低孔隙率，改善孔结构，提高水泥石的强度。但硅灰的比表面积较大，使得其表现出较高的需水量。
